随着人们的生活水平在不断地提升，大家使用真空冷冻干燥机也是越来越频繁，同时大家对它的结构也是十分好奇的，不知道它是由哪些零部件组成的。今天水蜜桃国产精品99国产精就来详细的了解“真空冷冻干燥机”的结构组成。

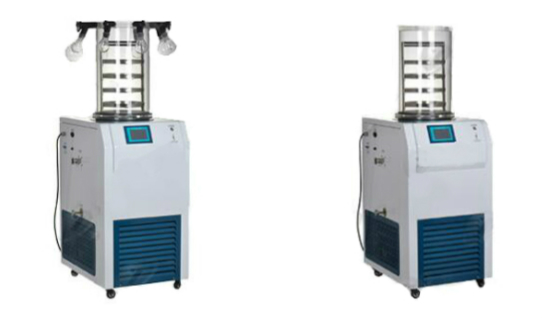

　　真空冷冻干燥机通常由干燥仓、冷凝器（捕水器）、加热系统、真空系统、制冷系统和电气控制系统六大部件组成。
　　1、干燥仓：集抽真空与加热干燥功能为一体的的密闭容器，物料的升华干燥过程在干燥仓内完成的，物料是放在干燥室内搁板上的不锈钢托盘内的，每一层搁板上都有一个可供测量物料温度的探头，用以监测整个冻干过程中的物料温度。
　　2、捕水器：是凝结升华水气的密闭装置，通常位于干燥仓后部，内部有一个较大面积的金属吸附面，从干燥仓物料中升华出来的水蒸气可凝结吸附在其金属表面上，吸附面的工作温度可达-45℃~-65℃，冷凝器外形是不锈钢或铁制成的圆筒，内部盘有冷凝管，分别与制冷机组相连，组成制冷循环系统。
　　3、加热系统：冻干机加热系统的作用是对干燥仓内物料进行加热，使物料不断的受热升华，从而达到规定的含水率要求。冻干机加热系统的加热方法主要分为接触式加热与辐射式加热。
　　4、真空系统：由真空泵及罗茨真空泵组成，罗茨泵为增压泵不能单独使用，要先启用真空泵，使其工作一段时间，当系统中的真空度达到1Kpa以下时，再自动启动罗茨泵。真空泵结构、罗茨泵结构等见说明书。真空系统的真空表可使用电接点真空表，可根据预先选定的真空度值，自动控制罗茨泵的启动。
　　5、制冷系统：冻干机制冷系统由制冷压缩机组，R22或R404a制冷剂组成。通常冻干设备的速冻制冷系统和捕水器制冷系统共用一套制冷系统。当系统工作，接触加热方式中搁板温度可降至-35℃。当制冷系统工作时，冷凝盘管的表面温度可达-35～-65℃，可根据客户需求采用低温螺杆式或双级活塞式制冷压缩机组，通常双级活塞式压缩机制冷效果更好，制冷温度更低
　　6、电气控制系统：本设备电气控制系统由PLC、触摸屏、控制柜、控制仪表、调节仪表等自动装置和电路组成。它的功能是对冻干机进行手动或自动控制，控制设备正常运转。
